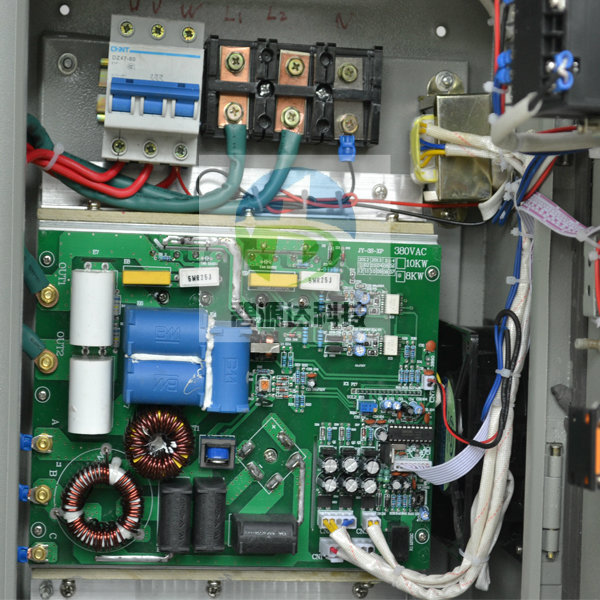

BYD全桥电磁加热控制板检修指南：

2、观察板上的电源指示灯，如果这个指示灯点亮，说明辅助电源工作基本正常。否则检测开关电源部分。排除电源供电故障。

3、当辅助电源工作正常后，一般能听到蜂鸣器上电时的长鸣提示音。如果有提示音，说明+15V和+5V正常。如果没有指示音，而+5V电压正常。接上显示板无显示。先考虑陶振是否变质，再考虑MCU损坏。

 4、如果+5V和+15V电源正常，再检测驱动电源是否正常。

5、再检测IGBT驱动输入端。在待机状态下，输出端正常时，会检测到-8V的负压。

6、将双踪示波的两只探针分别接于控制模块的倒数第3，4脚上。连接好IGBT,温控器等。检测无误后开机〔短路软开关控制端〕。能观察到示波器上互补输出波形。

7、断电，将示波器探针接于IGBT模块控制极与集电极之间。上电开机，示波器能检测到如下所示的正脉冲15V，负脉冲8V左右。

8、经过上面检测无误后，将示波器探头1接控制板倒数第3脚，探头2接第二脚，温控器开关接通后，接法和输出波形如下两图所示。

9、至此，主控板检测完成。如果一切正常。可接入380V试机。无其它意外，机子都能正常工作。

碧源达电磁加热器在生产过程中实行严格要求，每一个生产过程包括对频率、波形、谐率、抗干扰等，都有严格的品质管控措施，使产品生产规范化、标准化、数据化， 出厂前老化检验技术，分别经过欠压300V，正常电压380V，过压460V，共计120小时的老化干烧检验，确保产品零部件之间的高效能、高稳定运行。可连续加热10万个小时。
