碧源达科技三相 15-25kW 电磁加热器技术升级，采用目前最尖端的数字电磁感应加热技术，长寿命设计，不易出故障。我司所有电磁加热器规格用途都可以根据客户的实际需要订制。
三相 15-25kW 电磁加热器参数
产品电气规格：额定电压频率： 380VAC   50Hz /60Hz
电压适应范围： 350V-410V
额定功率：根据工件加温要求
工作频率： 10-20KHz  最佳段 13-16KHz
安全工作环境温度： -20℃-45℃;
工作湿度： ≤95%
热效率 ≥95%
基本性能概述 ：有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
有缺相保护功能
有IGBT过流保护功能
有IGBT过温保护功能
有加热线圈短路保护功能
半桥串联谐振电路拓扑,抗干扰能力强
采用高性能IGBT驱动模块驱动
自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作
数台机芯并联安装在同一个加热管上,互不干扰
节电效果好:与目前采用的电热圈相比,节电可达 35% 以上
安装方便:可接桶型和平盘型等等结构方式感应线圈
运行成本低,维修量少,产品保修1年,终生维护

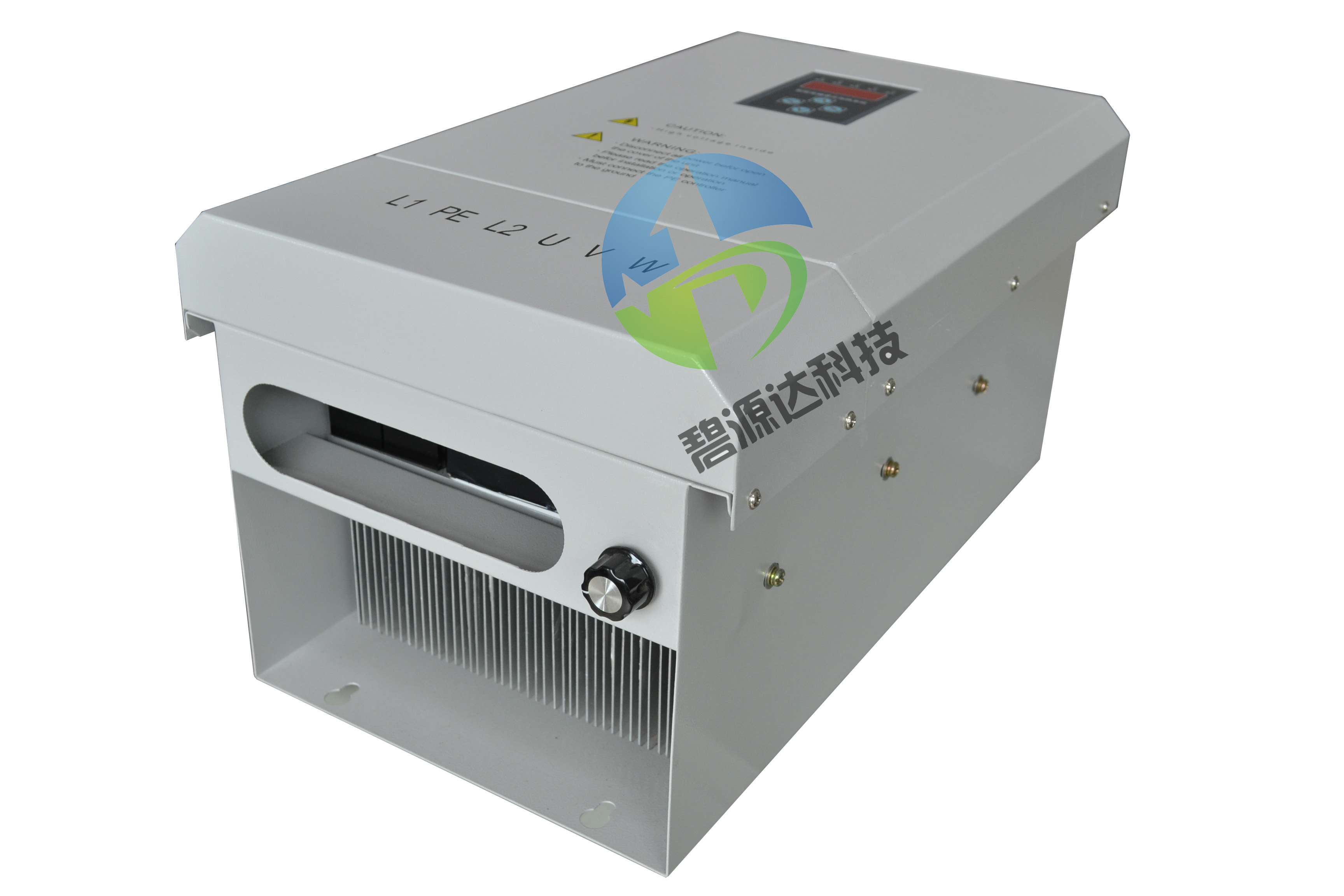

产品尺寸： 机壳长 470*宽300*高240
产品使用所接负载特性： 5130号 钢以及 45号 钢类，线圈与工件距离 2.5厘米（特殊材料要特殊调试）
15KW 所接 钢质感量约 110-120uH , 铁质 120-130uH ， 感应线圈线径不小于 15平方毫米
20KW 所接 钢质感量约 85-95uH , 铁质 95- 105uH ， 感应线圈线径不小于 20平方毫米
25KW 所接 钢质感量约 65-75uH , 铁质 75-90uH ， 感应线圈线径不小于 25平方毫米，线
注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在 10-20KHz 范围内，保持加热到所需最高温度时频率不低于 10KHz （工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流下降是正常的）
工作状态：待机--红灯闪烁，加热工作--红灯常亮;  绿灯配合蜂鸣声１一长一短--缺相，２一长两短--保护电路进入保护状态，３一长三短--频率超高，４一长四短--频率超低，５两长一短--脉宽超宽异常，６两长两短--IGBT模块过温，７两长三短--无检测到负载，８两长四短--电流过大
产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中;   民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中
报警显示码对度表

显示	声音	故障原因
闪烁显示 ----	无	待机（温控器断开）
闪烁显示 –E1-	一秒一次	外部驱动故障
闪烁显示 –E2-	一秒一次	温度传感器故障（过温或断路）
闪烁显示 –E3-	一秒一次	过电流故障
闪烁显示 –E4-	一秒一次	低电流故障
闪烁显示 –E5-	一秒一次	线圈不匹配
闪烁显示 –E6-	一秒一次	电压过低（部分机型）
闪烁显示 –E7-	一秒一次	线盘温度过高（部分机型）
闪烁显示 –E8-	一秒一次	电压过高（部分机型）

       注：如果使用单个数码显示，则报警码闪烁显示 – 1 2 3 4 5 6 7
报警信号说明：
1，如果出现外部故障（-E1-），应该马上关机，检查驱动和模块是否正常，修理后，用隔离变压器测试正常后开机测试；
2，传感器故障（-E2-）分两种情况，一种可能的问题是传感器没接或接触不良，另一种是温度散热片温度过高（超过 75℃ ），等温度降至 65℃ 恢复正常工作，个别机型70℃时预报警，在到达 75℃ 前不自动停机，只报警。
正常工作频率一般在 13KHZ 至 16KHZ 之间，如果频率不在该范围内，可调整线圈匝数，另外需要提醒的是，低档位工作时频率超过 20KHz 是正常的
