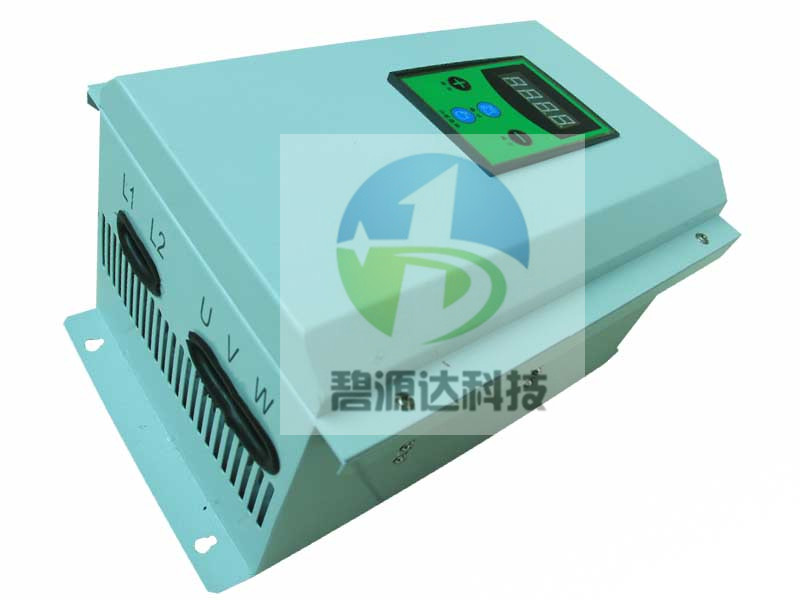

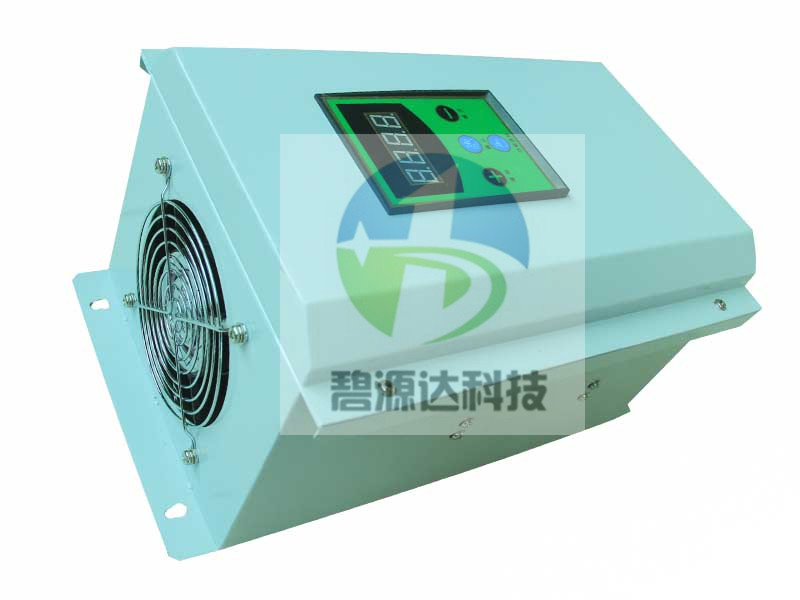

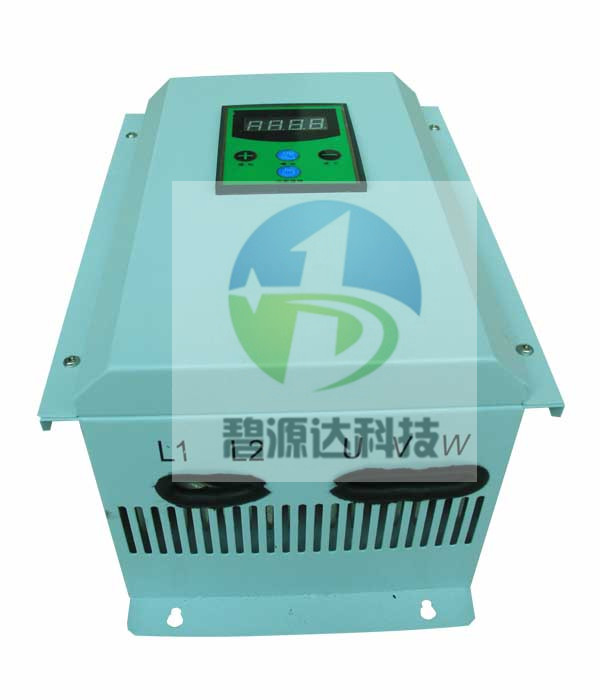

碧源达三相 8kW 电磁加热控制器带机箱外壳， 80% 电子元件系进口原装器件，标准工业级方案，集成大规模单片机技术，具有反应速度快，性能稳定，抗干扰能力强， 1500V 绝缘，其中主要元件是我公司自行设计定做，寿命特长。并配有铝散热器，方便用户二次开发使用。微电脑控制，故障自检、多重保护，多重功能，先进的主板设计和软件控制技术，智能化模糊逻辑控制技术确保最佳工作状态，软启动技术延长设备使用寿命。产品用途：电工电热设备、电气加热设备、机械加热设备、化工加热、服装加热设备、医药制造加热、模具加热装置、食品加热等领域。

8kW 电磁加热控制器说明书

一、产品电气规格
1、额定电压频率：AC 380V/50Hz
2、电压适应范围： 310V～420V
3、额定功率： 8KW
4、负载电感： 180UH～220UH (绕线线径为 6平方 以上高温电线，绕线长度约为 45左右）

二、环境适应能力
1、温度： -20℃～60℃；
2、湿度： ≤95%

三、基本性能概述
1、电流与电压特性：恒流输出；
2、热效率≥95%；
3、IGBT过热保温度：75±5℃；
4、额定工作频率：12～28KHz（超出频率范围的预订另行配置）；
5、半桥谐振一体化结构；
6、采用国内最新研制的谐振电容模块，使电路接线变得简单；
7、采用世界名牌IGBT模块驱动芯片；
8、采用世界名牌英飞凌IGBT模块；
9、采用先进高速霍尔传感器以及高可靠锁相环跟踪电路，使主机工作稳定；
10、具有软启动加热/停止模式；
11、自带简易数码显示操作面板，可以显示工作频率、输入电流、线圈输出电流大小、IGBT温度等参数，便于安装与调试（预订机器有效）
12、支持0～5V PID输入控制功率接口，可以控制输出功率为线性工作状态；
13、支持外接计算机，可以远程操控主机工作状态；
14、具有多个线圈叠加功率达100KW(10台以上)以上同时工作而互不干扰；
15、平均无故障时间50000小时以上
16、全国统一保修1年，产品终生服务。
四、注意事项
1、本产品属于高电压大功率设备，务必仅由经过专业培训合格的工程技术人员才能进行安装和调试，如果不避免，可能会导致人身强度或中度的伤害和设备损坏。严重可能会导致人身伤亡。
2、验货检查要求
请检查以下几项：◆确认产品运输过程中无损坏（目检看产品是否有损伤或缺口）；
◆确保包装箱有说明书；◆检查产品并确认是您所订购的产品；◆如果您发现设备有损坏，请致电当地经销商或本公司
3、产品安装技术规范
1）接线前，请确认输入电源已经切断;机器启动接线（温控链接线）属于非隔离线，安装时要确保其到达绝缘要求，不能与外壳相碰，否则会发生短路，损坏机器。
2）请确保设备进出口风道通畅;
3）必须将感应加热设备接地端子可靠接地，接地电阻小于10欧姆，否则会有触电和火灾的危险;
4）请勿将输入电源线接到输出端子ＯＵＴ1、ＯＵＴ2上，否则会损坏感应加热设备;
5）请勿直接触摸电源输入端子ＡＢＣ和电源输出端子ＯＵＴ1、ＯＵＴ2，同时ＯＵＴ1、ＯＵＴ2输出端子切勿与外壳连接，输出端子切勿短接;
6）通电时请务必安装好端子外罩，拆卸外罩时，一定要切断电源。
7）电源输入前端需接入安全空气开关。
五、故障灯显示
1）启动时，一长一短闪烁直至谐振状态的快速闪烁。在调试电感时必须要调到谐振状态，也就是要调到灯要快速闪烁的状态。否则系统处在过流运行状态，不利于系统正常运行。
2）过压保护（高于430V或低于310V）：故障灯一长两短闪烁，电压回到额定范围重启；
3）软件过流保护：故障灯两长三短闪烁，5秒后重启；
4）硬件过流保护：故障灯两长四短闪烁，60秒后重启；
5）IGBT饱和或其他硬件故障：故障灯一长四短闪烁， 30秒后重启；
6）过温保护（IGBT温度超过75℃）：故障灯一长三短闪烁， 等IGBT温度降到60℃，系统自动重启）；
7）无负载故障：故障灯两长两短闪烁。
六、控制面板
三个按键分别是“-”、“功能键”、“+”。
1、“功能键”：分别有“档位”、“功率”、“频率”、“电压”、“电流”、“谐振状态”等六种指示。
“档位”有五档，第“5”档最高功率，抵“1”档最低功率。档位的调节由“+”、“-”键完成。
“功率”显示头字母是“P”，表示视在功率的大小。
“频率”显示头字母是“F”，表示当前运行频率的大小。
“电压”显示头字母是“U”，表示输入电压的大小。
“电流”显示头字母是“A”，表示输入电流的大小。
“谐振状态”有两种显示：“PASS”表示系统已找到谐振点或正处在谐振状态，这是正常的状态；“E8”是警示状态，表示目前还没有没有找到谐振点，系统处在过流状态，需要调整负载的电感量（通常是需要加大电感量），通过调整负载电感量使系统达到正常的“PASS”状态。
2、“+”键：只有显示在“档位”状态时，按此键才有效，当前是最高档“5”档时，按此键不起作用。
3、“-”键：只有显示在“档位”状态时，按此键才有效，当前是最低档“1”档时，按此键不起作用。
数码管显示故障代码：
“-E2-”：过压保护（高于430V）；
“-E3-”：欠压保护（低于310V）；
“-E4-”：过热保护（IGBT高于75°C，等IGBT温度降到60℃，系统自动重启）；
“-E5-”：超低温保护（环境温度低于-10°C）；
“-E6-”： IGBT饱和或其他硬件故障保护；
“-E7-”：硬件过流保护；
“-E8-”：负载不匹配保护，也就是负载的电感量过小；
“-E9-”：无负载故障保护。
